产品

型号	T1系列
对刀面直径	Φ20mm/Φ30mm
测盘材质	陶瓷
动作形态	NC (常开)
输出	NO (常闭)
预行程	无
重复精度	≥0.5um
行程	Z轴4mm
使用寿命	300万次
防护等级	IP68
触发力	1.5N(安装状态∶垂直)
指示灯	常亮，触发信号时熄灭
急停报警	对刀仪触发时长超1秒 数据线未接通 对刀仪未回位 对刀仪指示灯未亮



                                    机床有线对刀器（测刀长）

                            T1系列对刀器（Φ20）陶瓷测盘---主体材质（铝）

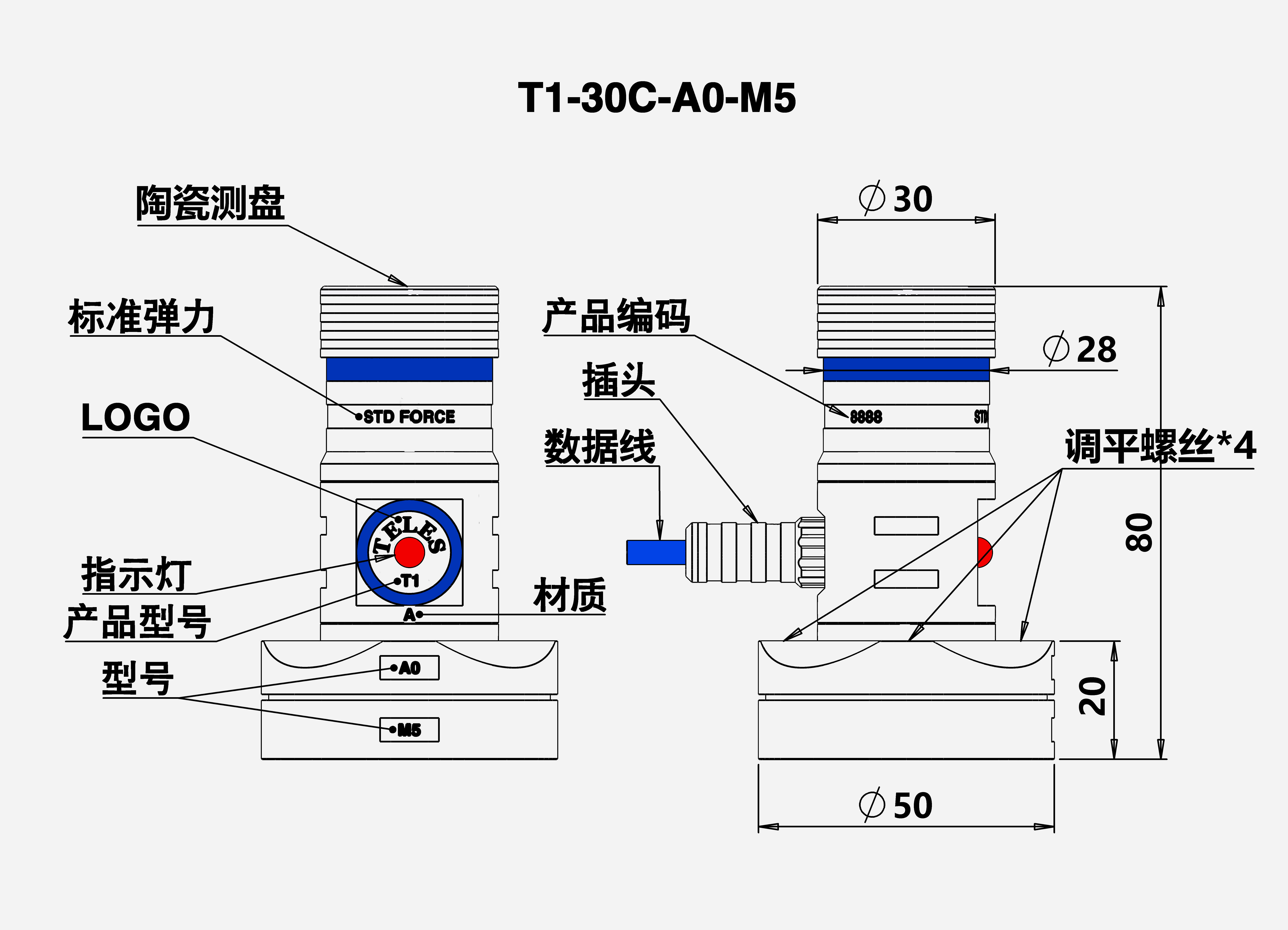

                            T1系列对刀器（Φ30）陶瓷测盘---主体材质（铝）

                            T2系列对刀器（Φ20）陶瓷测盘---主体材质（钢）

                            T2系列对刀器（Φ30）陶瓷测盘---主体材质（钢）

                                             标配清单

                                              清单说明

                   机床有线对刀器配件

                     机床有线接收器

                                          安装须知

注意事项

机械方面：

将对刀仪直接安装在主轴和直角、平行度均有保证的工件台上时, 安装面要清理干净、并用T型块螺栓固定。

安装时，先将对刀仪底座用T型块螺栓安装固定在工作台面上， 然后再将对刀仪用六角螺丝固定在对刀仪底座上。

电气方面：

1） 接点额定DC+24V±10% 20mA （MAX）

2） 机器本体被接地时，连接时使用对刀仪安装在地线一侧。

3） 用于杂音、脉冲等诱导通电超过额定电流时，对刀仪的触点可能会受损、对刀仪头部的配线要避开动力源和噪声源。

4） 不要用力强拉电线。应在大约30N （3Kgf）以内。

5） 配线时，请小心伤及电线，避免影响防水性能。如有担心，请使用保护管。

6） 接线时注意上图为示意图，接电必须断电，实际接线因不同厂家系统个别接线应以实际为准，切勿随意接线，同时必须看机器电路图，确认无误后再接。

防范切削屑：

1）喷气管

将附着在接触面和刀具上的切削屑和冷却剂吹掉。吹不掉的、粘在接触部位上的油脂和异物要经常清扫。
空气管通路的内经应设在φ2以上。

2）清扫

附着在触头（超硬），用空气难以吹掉的切削屑和油污，请用酒精等清洁。

对刀注意：

1）安装时使刀尖正对着触头，直接向下按。

2）必须顾及对刀仪的行程。不可按压过力，可能会造成对刀仪和刀具损坏。

3）对准刀尖的速度与机械一侧的电气回应速度有关，所以设定时要注意不要超出规定的速度。为了确保对刀仪的精度，建议速度按以下数值
设定：50-200mm/min重复精度0.002mm （机械的控制系统的应答速度在5msec以内时)，但是钻头直径在0.5mm以内时，请使用低速接触。

                                            适用机器

                                             数控系统

              ● 发那科  ● 三菱  ● 兄弟  ● 森精机  ● 牧野  ● 奥库玛  ● 马扎克  ● 西门子  ● 新代  ● 凯恩帝...

                                          保养和维护

a) 定期清理测针周围凝固的切削液和油渍；

b) 定期检查对刀盘平面度<=0.005MM；

c) 定期检查对刀误差，如果对刀异常则及时停止检测；

                 保修以及返修说明

保修说明

探头产品的保修期为一年，对于保修期内的产品，本公司可为用户提供免费保修服务。若用户的产品处于下列情况中，本公司将无法提供免
费保修服务。

a) 产品超出保修期；

b) 产品受到人为损坏；

c) 机床事故导致产品顺损坏；

d) 若购买合同中有新增条例，且于本方法有冲突，则保修方法以购买合同为准。

返修说明

返修服务由售后工程师直接进行服务，请联系负责该产品的售后工程师，在售后工程师的指导下及时完成售后返修工作。
